菲軒JY500A6配料秤稱重儀表 JY500A11 JY500A9 JY500A3控制顯示器

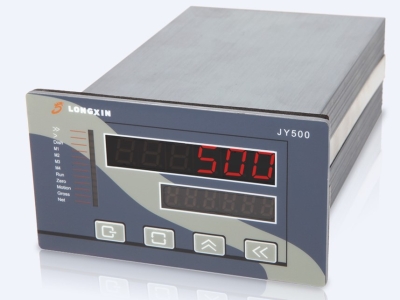

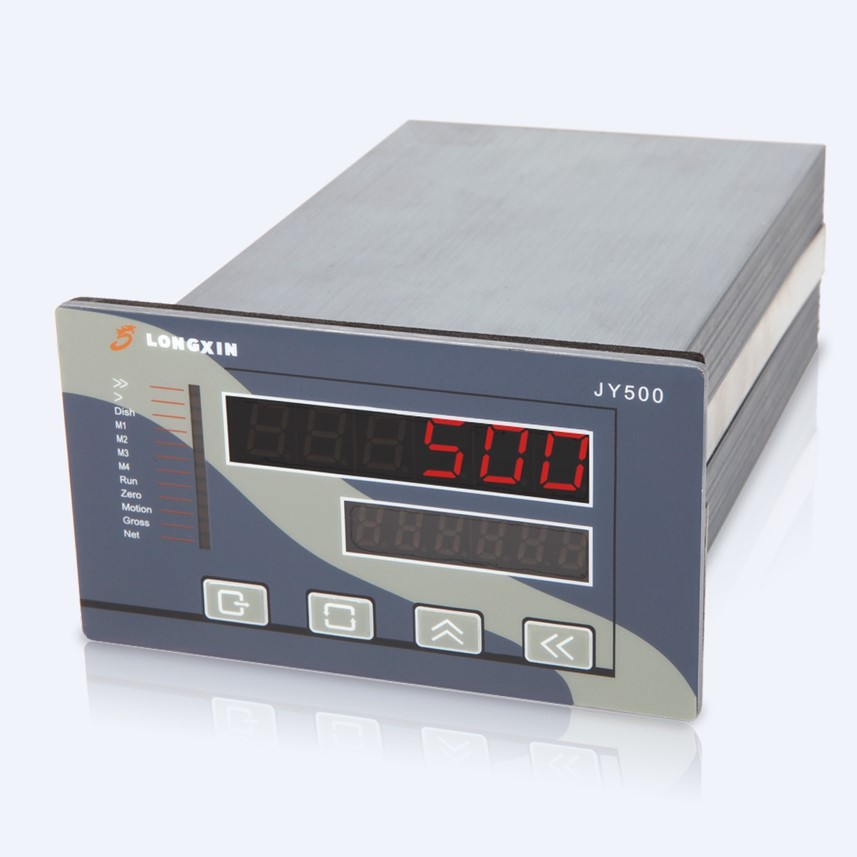

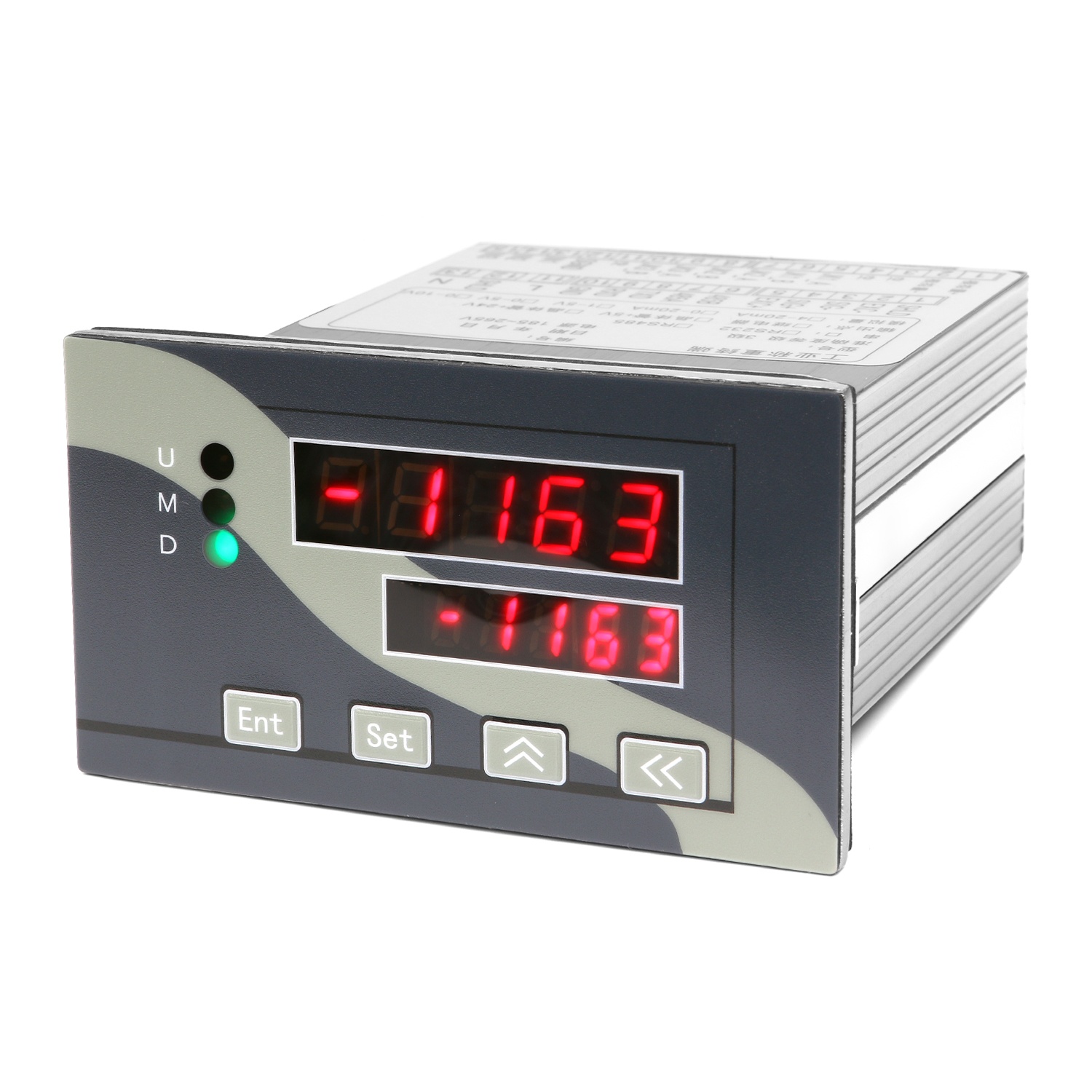

JY500A6概述:
JY500A4、A6系列配料控制器,主要適于在同一個稱料斗內累積加配多種物料的配料裝置中作為控制部件。
JY500A4、A6系列定量控制器為超小機箱,面板結構,適合密集排列安裝,雙排LED數碼管顯示,四個操作按鍵,操作簡便易于掌握。
功能特點:
1.超小機箱,面板結構,適合密集排列安裝,雙排LED數碼管顯示,四個操作按鍵,操作簡便易于掌握。
2.可控制4/6種不同物料的配比及控制參數。
3.加料控制時可采取點動補償動作。
4.有掉電記憶功能,配料過程中遇掉電,重啟后可繼續完成配料。
5.可設置配料批數,使達到預定批量時自動停機。
6.多種通訊接口、多種通訊協議,便于與上位機通訊。
7.內部采用開關電源及過壓保護電路,以適應較大的供電波動。
技術參數:
基本參數 |
|
顯示窗口 | 雙排LED(六位12.7mm、六位7.62mm) |
分度值 | 1、2、5、10、20、50 |
顯示值 | 59999 |
小數點顯示 | 0、0.0、0.00、0.000、0.0000 |
重量單位 | g,kg,t(克,千克,噸) |
外尺寸 | 110(W)x 150(D)x 62(H)mm |
產品重量 | 約0.6 kg |
性能指標 |
|
靜態準確度等級 | 達到三級稱重儀表的要求 |
信號輸入范圍 | 0.1mV ~ 20 mV |
靈敏度 | 2.5μV/d |
傳感器接口輸入阻抗 | ≥20MΩ |
非線性誤差 | ≤0.002%FS |
A/D轉換速度 | 50次/秒 |
工作參數 |
|
稱重傳感器類型 | 電阻應變式稱重傳感器 |
傳感器激勵電壓 | DC 8V, 100mA,可并聯4只350Ω?jìng)鞲衅?/p> |
開關量輸出容量 | DC 24V / 0.1A |
開關量輸入?yún)?shù) | DC24V/4--6mA |
工作條件 |
|
電源范圍 | AC 220V (AC175-265V),50Hz/60Hz |
產品功率 | ≤10W |
工作溫度 | -10°C~40°C |
濕度范圍 | ≤90%相對濕度(無凝結水) |

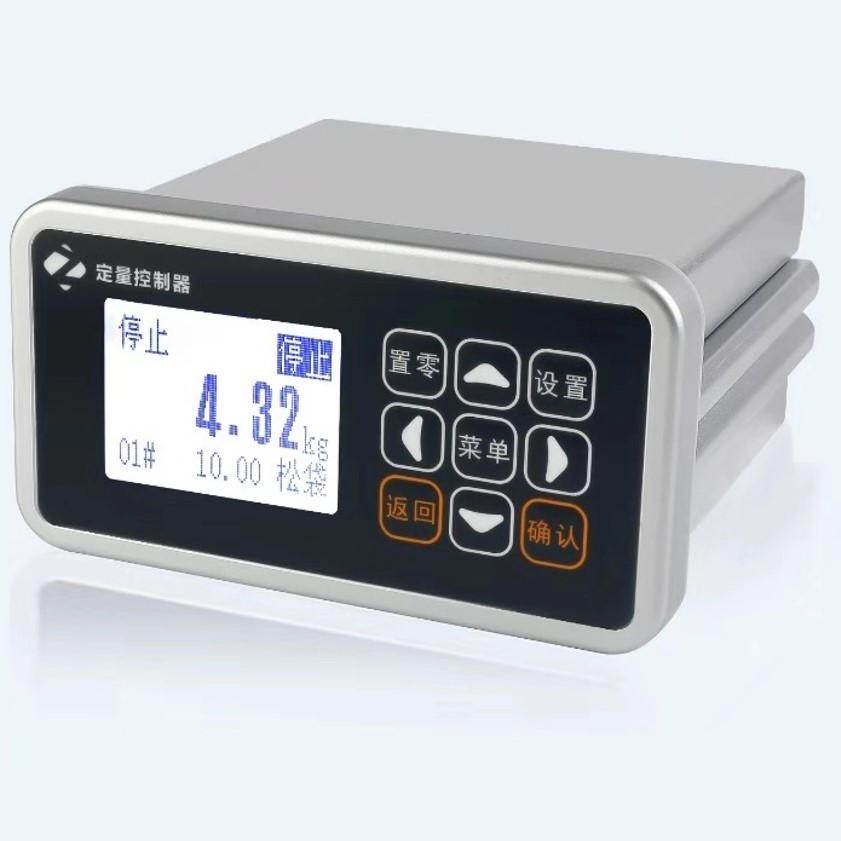

JY500A9概述:
該型稱重配料控制器,采用世界高精度∑-ΔA/D轉換芯片和具有高抗干擾性能的單片機為核心,設計充分考慮了工業現場的復雜性,以精心的軟硬件設計,使生產和管理得到有利的保障。并采用點陣型LCD作為顯示窗口,顯示內容中增加了必要的漢字提示語,界面直觀,操作簡單,便于掌握。適用于建材、化工、食品、鋼鐵、飼料等行業。
主要功能及特點:
1.全中文LCD液晶顯示,界面美觀,操作簡單人性化。
2.可設置存儲9種配方,每種配方可控制6種不同物料的配料。
3.自動落差修正功能,可根據環境實現手動及自動落差功能切換控制。
4.自動錯誤診斷,易發現和解決問題,可給出提示及引導修正錯誤。
5.集稱重、顯示、打印和配料控制于一體,提供完整的物料配料控制功能。
6.因采用減量法和微分計算的方法,計量精度不受零點、皮重變化的影響。
7.內部集成的開關電源,電壓波幅40%之內可以正常使用。
8.具有模擬、數字雙重濾波功能,具有避沖力延時功能。
9.配料過程可隨時暫停,斷電重啟后繼續配料。
10.具有配料啟動自動歸零,自動加料控制,并帶有點動補償功能。
11.具有6種不同打印及查詢報表格式功能,隨時監控實際生產數據及配方設置。
12.配料批數隨意設置,定量生產更為方便。
13.具有自動物料消耗累計,累計結果可打印輸出。
14.日期、時間顯示及設定功能。
技術參數:
基 本 參 數 |
顯示窗口 | 128*64LCD液晶漢字顯示 |
分度值 | 1、2、5、10、20、50 |
滿量程 | 59999 |
小數點顯示 | 0、0.0、0.00、0.000 |
重量單位 | g,kg,t(克,千克,噸) |
外形尺寸 | 159(W)x 167(D)x 81(H)mm |
產品重量 | 約1.2 kg |
性 能 指 標 |
靜態準確度等級 | 達到三級稱重儀表的要求 |
信號輸入范圍 | 0.1mV ~ 20 mV |
初始置零范圍 | 0.1mV ~ 20 mV |
靈敏度 | 1.5μV/d(濾波弱)或0.75μV/d(濾波強) |
輸入端噪聲 | ≤0.5μVp-p(濾波弱)或≤0.25μVp-p(濾波強) |
傳感器接口輸入阻抗 | ≥20MΩ |
分度數 | 10000 |
非線性誤差 | ≤0.002%FS |
A/D轉換速度 | 120次/秒 |
工 作 參 數 |
打印通訊接口形式 | RS232 偶檢驗 |
通訊距離 | ≤1.5m |
通訊波特率 | 9600 |
稱重傳感器類型 | 電阻應變式稱重傳感器 |
傳感器激勵電壓 | DC 5V, 200mA,可并聯4只350Ω?jìng)鞲衅?/p> |
開關量輸出(觸點)容量 | 繼電器型 AC 220V / 1A 晶體管型 DC 24V / 0.5A |
開關量輸入電壓(標稱值) | DC24V |
開關量輸入電流 | 4--6mA |
工 作 條 件 |
電源范圍 | AC 220V (AC175-245V),50Hz/60Hz |
產品功率 | ≤10W |
工作溫度 | -10°C~40°C |
濕度范圍 | ≤90%相對濕度(無凝結水) |

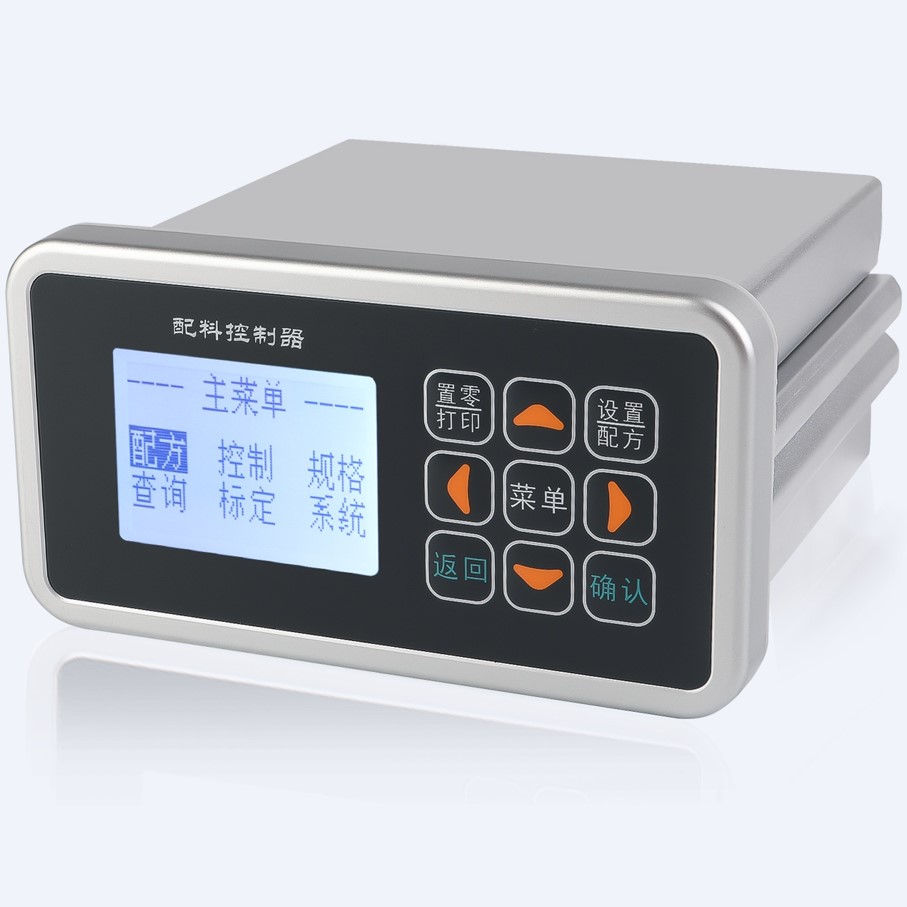

JY500A11概述:
稱重配料控制器主要用于在同一個稱料斗內累積加配多種物料的配料衡器中作為控制部件,設計充分考慮了工業現場的復雜性,以精心的軟硬件設計,使生產和管理得到有利的保障。
該型稱重配料控制器采用點陣型LCD作為顯示窗口,顯示內容中增加了必要的漢字提示語,界面直觀,操作簡單,便于掌握。適用于建材、化工、食品、鋼鐵、飼料等行業。
主要功能及特點:
1.全中文LCD液晶顯示,界面美觀,操作簡單人性化。
2.可設置存儲9種配方,每種配方可控制6種不同物料的配料。
3.自動落差修正功能,可根據環境實現手動及自動落差功能切換控制。
4.自動錯誤診斷,易發現和解決問題,可給出提示及引導修正錯誤。
5.集稱重、顯示、打印和配料控制于一體,提供完整的物料配料控制功能。
6.可實現自動/手動配料,以及隨時暫停配料,卸料過程中也可實現自動/手動卸料切換。
7.內部集成的開關電源,電壓波幅40%之內可以正常使用。
8.具有模擬、數字雙重濾波功能,具有避沖力延時功能。
9.配料過程可隨時暫停,斷電重啟后繼續配料。
10.具有配料啟動自動歸零,自動加料控制,并帶有點動補償功能。
11.具有6種不同打印及查詢報表格式功能,隨時監控實際生產數據及配方設置。
12.配料批數隨意設置,定量生產更為方便。
13.具有自動物料消耗累計,累計結果可打印輸出。
14.日期、時間顯示及設定功能。
技術參數:
基 本 參 數 |
顯示窗口 | 128*64LCD液晶漢字顯示 |
分度值 | 1、2、5、10、20、50 |
滿量程 | 59999 |
小數點顯示 | 0、0.0、0.00、0.000 |
重量單位 | g,kg,t(克,千克,噸) |
外形尺寸 | 159(W)x 167(D)x 81(H)mm |
產品重量 | 約1.2 kg |
性 能 指 標 |
靜態準確度等級 | 達到三級稱重儀表的要求 |
信號輸入范圍 | 0.1mV ~ 20 mV |
初始置零范圍 | 0.1mV ~ 20 mV |
靈敏度 | 1.5μV/d(濾波弱)或0.75μV/d(濾波強) |
輸入端噪聲 | ≤0.5μVp-p(濾波弱)或≤0.25μVp-p(濾波強) |
傳感器接口輸入阻抗 | ≥20MΩ |
分度數 | 10000 |
非線性誤差 | ≤0.002%FS |
A/D轉換速度 | 120次/秒 |
工 作 參 數 |
打印通訊接口形式 | RS232 偶檢驗 |
通訊距離 | ≤1.5m |
通訊波特率 | 9600 |
稱重傳感器類型 | 電阻應變式稱重傳感器 |
傳感器激勵電壓 | DC 5V, 200mA,可并聯4只350Ω?jìng)鞲衅?/p> |
開關量輸出(觸點)容量 | 繼電器型 AC 220V / 1A 晶體管型 DC 24V / 0.5A |
開關量輸入電壓(標稱值) | DC24V |
開關量輸入電流 | 4--6mA |
工 作 條 件 |
電源范圍 | AC 220V (AC175-245V),50Hz/60Hz |
產品功率 | ≤10W |
工作溫度 | -10°C~40°C |
濕度范圍 | ≤90%相對濕度(無凝結水) |

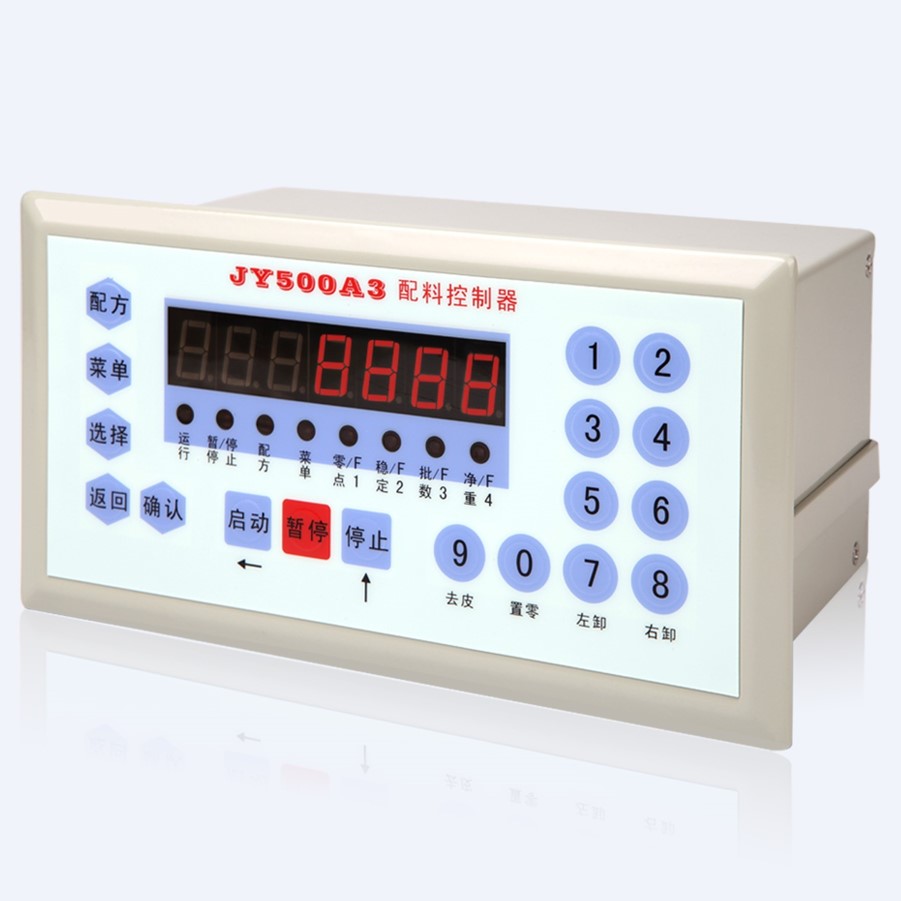

JY500A3概述:
JY500A3系列配料控制器適合于在同一個稱料斗內累積加配多種物料的配料裝置中作為控制部件。
JY500A3系列配料控制器為L(zhǎng)ED數碼顯示,帶有十八個控制按鍵,操作簡單,便于掌握。主要用于建材、建筑行業中各種散裝顆粒、分裝物料的定量與配比控制。
主要功能和特點:
1)可預置9套配方,每套配方均含有6種(A、B型)或4種(C型)物料參數。
2)配方參數包括目標值與落差修正值。
3)可用快捷方式修改當前的配方。
4)可隨時暫停當前自動運行控制,并轉換為手動操作控制。
5)任何狀態均可直接手動加料控制。
6)具有模擬、數字雙重濾波功能,具有自動避沖力延時功能。
7)配料過程可隨時暫停,具有斷電記憶功能,斷電重啟后可繼續配料(需配時鐘模塊)。
8)按鍵去皮功能和自動去皮功能。
9)可設置判穩范圍、置零范圍、濾波系數等參數。
10)可進行無實物校準;更換傳感器、儀表后均無須實物校準。
11)全金屬機箱,超強抗干擾能力,ESD達8000V,EFT達4000V。
12)可選配帶有模擬輸出信號的產品。
13)可選配帶有數字通訊接口的產品。
14)可選配帶有日歷時鐘的產品。
技術參數:
基本參數 |
|
顯示窗口 | 單排7位LED顯示,字高為12.7mm |
分度值 | 1、2、5 |
秤量顯示范圍 | d×3000 + 9d |
小數點位置 | 0、0.0、0.00、0.000 |
外形尺寸 | 200(W)x 106(D)x 105(H)mm |
產品重量 | 約1.2kg |
性能指標 |
|
靜態準確度等級 | 達到三級稱重儀表的要求 |
信號輸入范圍 | -3.6 mV/V ~ 3.6 mV/V(相當于-18 mV ~ 18 mV) |
零點信號輸入范圍 | -3.0 mV/V ~ 3.0 mV/V(相當于-15 mV ~ 15 mV) |
靈敏度 | 1.5μV/d(濾波弱)或0.75μV/d(濾波強) |
輸入端噪聲 | ≤0.5μVp-p(濾波弱)或≤0.25μVp-p(濾波強) |
零點漂移 | ≤0.05μV(@ 0.02mV/V) |
量程溫度系數 | ≤10ppm/°C |
傳感器接口輸入阻抗 | ≥20MΩ |
非線性誤差 | ≤0.005%FS |
傳感器激勵電壓 | DC 5V, 100mA,可并聯4只350Ω?jìng)鞲衅?/p> |
開關量輸出(觸點)容量 | AC220V/1A |
開關量輸入電壓(標稱值) | DC24V |
開關量輸入電流 | 4--6mA |
工作條件 |
|
電源范圍 | 標準供電:AC 220V (AC165-245V),50Hz |
產品功率 | ≤5W |
工作溫度 | -25°C~40°C |
濕度范圍 | ≤90%相對濕度(無凝結水) |
