使用過稱重變送器通訊的大家，知道什么是稱重變送器通訊嗎?了解它的工作原理是什么嗎？我們又該如何去調試它呢？稱重變送器通訊操作其實非常簡單，只要大家認真的學習操作方式，深入了解機器的工作原理，當然在學習調試的過程中可能有一點點繁瑣，但小編相信大家都能學會。今天PHISHINE菲軒小編會對稱重變送器通訊作出詳細的講解，下面小編就為大家詳細介紹。

什么是稱重變送器？

稱重變送器也叫做重量變送器，是一種將物理量變換成電信號，將毫伏信號輸出的傳感器經隔離放大轉換成標準直流信號的變送器。針對工業過程的電阻應變式信號傳感器而設計制造，適用于于不同規格稱重傳感器。

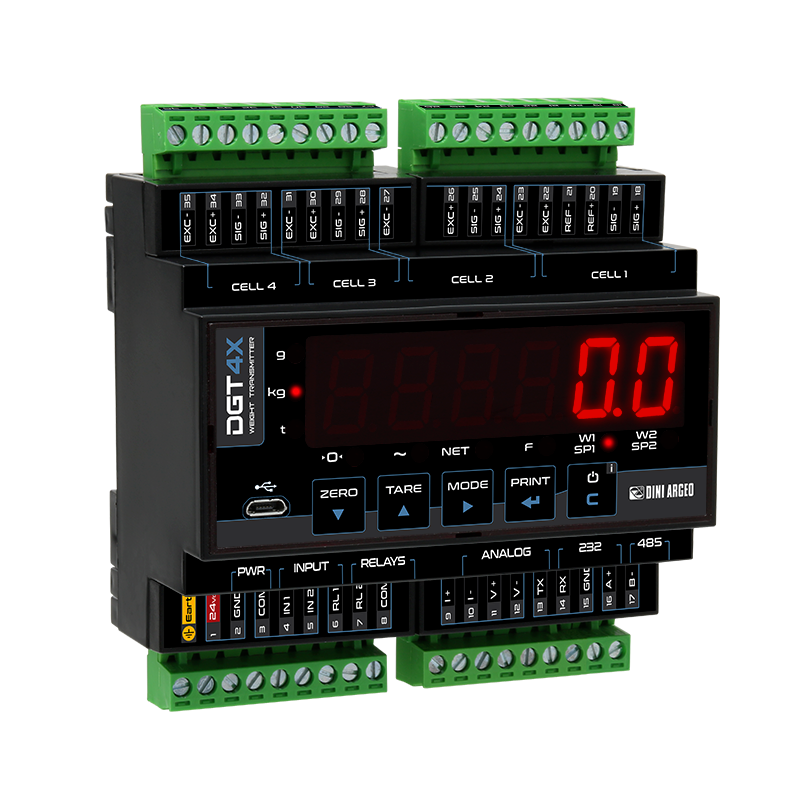

稱重變送器通訊

稱重變送器工作原理是什么？

稱重變送器可實現穩定、可靠、高精度工業稱重，它將稱重傳感器輸出的微弱信號（mV級）經放大、轉換等處理方式，變換成可讀的重量信號，并將稱重結果可通過以太網、串行總線、藍牙等方式輸出，還可根據要求轉換輸出出各種規定的工業標準信號供其他的設備使用。稱重變送器采用導軌式安裝方式的高性能重量變送器，與應變式傳感器配套使用。利用稱重變送器可將連接的稱重傳感器信號轉換成穩定的，可供PLC系統或PC機使用的信號。稱重變送器適合于要求本地顯示或采用面板進行參數設定的應用中。儀表的參數設定和標定可在面板上使用按鍵進行，或是采用基于Windows環境的“deltaCOM”軟件進行。

稱重變送器通訊調式步驟有哪些？

一、調試準備

傳感器的電源正、信號正、信號負、電源負分別接放大器的Exc+、Sig+、Sig-、Exc- 、Gnd、Sen+、Sen-(Sen+、Sen-為補償只出現在六線制傳感器上)。放大器的供電電壓為12-24V，電源正接放大器的24V，電源負接放大器的GND。

二、電壓輸出調整

1、使傳感器空載，調整電壓輸出零點電位器,使輸出（VO與GND之間）電壓為0V。

2、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電壓滿度電位器RW2，使輸出電壓為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電壓為4/8*10=5V。

3、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電壓應為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。

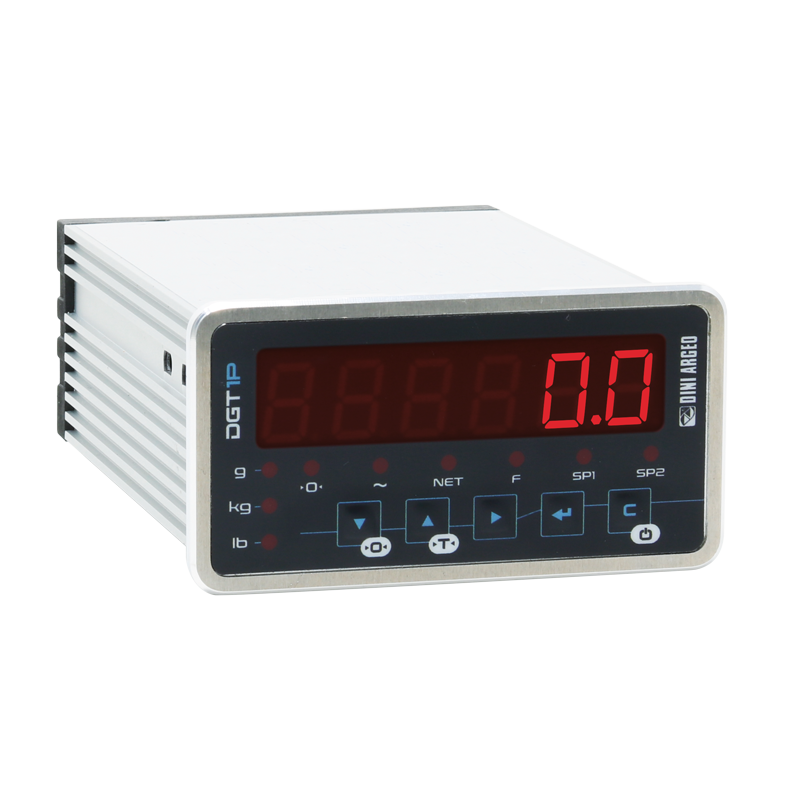

稱重變送器通訊

三、電流輸出調整

1、使傳感器空載，調整電壓輸出零點電位器RW1,使輸出（VO與GND之間）電壓為0V。

2、使傳感器空載，調整電流輸出零點電位器RW4使輸出電流（IO與GND之間）為4mA。

3、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電流滿度電位器RW3，使輸出電流為（4+16*A/B）mA。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電流為4+16*4/8 = 12mA。

4、拿下砝碼，如果空載時不是4mA。重復2、3過程。直到空載是4mA，放上重量為A的砝碼（傳感器量程為B）輸出電流為（4+16*A/B）mA。

5、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電流應為（4+16*A/B）mA。

注意：傳感器空載，是指傳感器上無任何重物。如果有秤盤，并且秤盤重量較大（大于傳感器滿量程的10%），零點可能調不到4mA。

以上就是PHISHINE菲軒小編為大家整理出的稱重變送器通訊工作原理和調試方法，下次大家可不要再說什么是稱重變送器通訊？說什么怎么調試稱重變送器通訊，只要大家認真學習上面的使用、調試介紹，大家就能懂得如何去操作使用，希望大家在使用過程中注意安全。
